Entre los robots considerados de más utilidad en la actualidad se encuentran los robots industriales o manipuladores. Existen ciertas dificultades a la hora de establecer una definición formal de lo que es un robot industrial. La primera de ellas surge de la diferencia conceptual entre el mercado japonés y el euro-americano de lo que es un robot y lo que es un manipulador. Así, mientras que para los japoneses un robot industrial es cualquier dispositivo mecánico dotado de articulaciones móviles destinado a la manipulación, el mercado occidental es más restrictivo, exigiendo una mayor complejidad, sobre todo en lo relativo al control. En segundo lugar, y centrándose ya en el concepto occidental, aunque existe una idea común acerca de lo que es un robot industrial, no es fácil ponerse de acuerdo a la hora de determinar una definición formal. Además, la evolución de la robótica ha ido obligando a diferentes actualizaciones de su definición.

La definición mas comúnmente aceptada posiblemente sea la de la Asociación de Industrias de Robótica (RIA, Robotic Industry Association), según la cual:

"Un robot industrial es un manipulador multifuncional reprogramable, capaz de mover materias, piezas, herramientas, o dispositivos especiales, según trayectorias variables, programadas para realizar tareas diversas"

Esta definición, ligeramente modificada, ha sido adoptada por la Organización Internacional de Estándares (ISO) que define al robot industrial como:

"Manipulador multifuncional reprogramable con varios grados de libertad, capaz de manipular materias, piezas, herramientas o dispositivos especiales según trayectorias variables programadas para realizar tareas diversas"

Se incluye en esta definición la necesidad de que el robot tenga varios grados de libertad. Una definición más completa es la establecida por la Asociación Francesa de Normalización (AFNOR), que define primero el manipulador y, basándose en dicha definición, el robot:

Manipulador: mecanismo formado generalmente por elementos en serie, articulados entre sí, destinado al agarre y desplazamiento de objetos. Es multifuncional y puede ser gobernado directamente por un operador humano o mediante dispositivo lógico.

Robot: manipulador automático servo-controlado, reprogramable, polivalente, capaz de posicionar y orientar piezas, útiles o dispositivos especiales, siguiendo trayectoria variables reprogramables, para la ejecución de tareas variadas. Normalmente tiene la forma de uno o varios brazos terminados en una muñeca. Su unidad de control incluye un dispositivo de memoria y ocasionalmente de percepción del entorno. Normalmente su uso es el de realizar una tarea de manera cíclica, pudiéndose adaptar a otra sin cambios permanentes en su material.

Por ultimo, la Federación Internacional de Robótica (IFR, International Federation of Robotics) distingue entre robot industrial de manipulación y otros robots:

"Por robot industrial de manipulación se entiende una maquina de manipulación automática, reprogramable y multifuncional con tres o más ejes que pueden posicionar y orientar materias, piezas, herramientas o dispositivos especiales para la ejecución de trabajos diversos en las diferentes etapas de la producción industrial, ya sea en una posición fija o en movimiento"

En esta definición se debe entender que la reprogramabilidad y la multifunción se consiguen sin modificaciones físicas del robot.

Común en todas las definiciones anteriores es la aceptación del robot industrial como un brazo mecánico con capacidad de manipulación y que incorpora un control más o menos complejo. Un sistema robotizado, en cambio, es un concepto más amplio. Engloba todos aquellos dispositivos que realizan tareas de forma automática en sustitución de un ser humano y que pueden incorporar o no a uno o varios robots, siendo esto ultimo lo mas frecuente.

1. Estructura de los robots industriales

Un manipulador robótico consta de una secuencia de elementos estructurales rígidos, denominados enlaces o eslabones, conectados entre sí mediante juntas o articulaciones, que permiten el movimiento relativo de cada dos eslabones consecutivos.

Elementos estructurales de un robot industrial

Una articulación puede ser:

• Lineal (deslizante, traslacional o prismática), si un eslabón desliza sobre un eje solidario al eslabón anterior.
• Rotacional, en caso de que un eslabón gire en torno a un eje solidario al eslabón anterior.

El conjunto de eslabones y articulaciones se denomina cadena cinemática. Se dice que una cadena cinemática es abierta si cada eslabón se conecta mediante articulaciones exclusivamente al anterior y al siguiente, exceptuando el primero, que se suele fijar a un soporte, y el último, cuyo extremo final queda libre. A éste se puede conectar un elemento terminal o actuador final: una herramienta especial que permite al robot de uso general realizar una aplicación particular, que debe diseñarse específicamente para dicha aplicación: una herramienta de sujeción, de soldadura, de pintura, etc. El punto más significativo del elemento terminal se denomina punto terminal (PT). En el caso de una pinza, el punto terminal vendría a ser el centro de sujeción de la misma.

Punto terminal de un manipulador

Los elementos terminales pueden dividirse en dos categorías:

• pinzas (gripper)
• herramientas

Las pinzas se utilizan para tomar un objeto, normalmente la pieza de trabajo, y sujetarlo durante el ciclo de trabajo del robot. Hay una diversidad de métodos de sujeción que pueden utilizarse, además de los métodos mecánicos obvios de agarre de la pieza entre dos o más dedos. Estos métodos suplementarios incluyen el empleo de casquillos de sujeción, imanes, ganchos, y cucharas.

Una herramienta se utiliza como actuador final en aplicaciones en donde se exija al robot realizar alguna operación sobre la pieza de trabajo. Estas aplicaciones incluyen la soldadura por puntos, la soldadura por arco, la pintura por pulverización y las operaciones de taladro. En cada caso, la herramienta particular está unida a la muñeca del robot para realizar la operación.

A los manipuladores robóticos se les suele denominar también brazos de robot por la analogía que se puede establecer, en muchos casos, con las extremidades superiores del cuerpo humano.

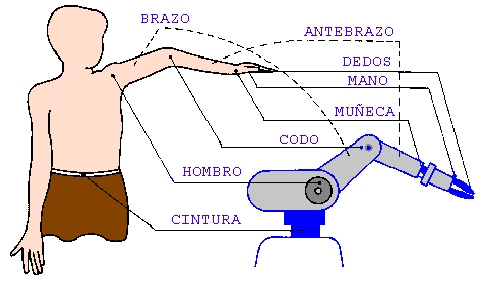

Semejanza de un brazo manipulador con la anatomía humana

Se denomina grado de libertad (g.d.l.) a cada una de las coordenadas independientes que son necesarias para describir el estado del sistema mecánico del robot (posición y orientación en el espacio de sus elementos). Normalmente, en cadenas cinemáticas abiertas, cada par eslabón-articulación tiene un solo grado de libertad, ya sea de rotación o de traslación. Pero una articulación podría tener dos o más g.d.l. que operan sobre ejes que se cortan entre sí.

Distintos grados de libertad de un brazo de robot

Para describir y controlar el estado de un brazo de robot es preciso determinar:

• La posición del punto terminal (o de cualquier otro punto) respecto de un sistema de coordenadas externo y fijo, denominado el sistema mundo.

• El movimiento del brazo cuando los elementos actuadores aplican sus fuerzas y momentos.

El análisis desde el punto de vista mecánico de un robot se puede efectuar atendiendo exclusivamente a sus movimientos (estudio cinemático) o atendiendo además a las fuerzas y momentos que actúan sobre sus partes (estudio dinámico) debidas a los elementos actuadores y a la carga transportada por el elemento terminal.

2. Configuraciones morfológicas y parámetros característicos
de los robots industriales

Según la geometría de su estructura mecánica, un manipulador puede ser:

• Cartesiano, cuyo posicionamiento en el espacio se lleva a cabo mediante articulaciones lineales.

• Cilíndrico, con una articulación rotacional sobre una base y articulaciones lineales para el movimiento en altura y en radio.

• Polar, que cuenta con dos articulaciones rotacionales y una lineal.

• Esférico (o de brazo articulado), con tres articulaciones rotacionales.

• Mixto, que posee varios tipos de articulaciones, combinaciones de las anteriores. Es destacable la configuración SCARA (Selective Compliance Assembly Robot Arm)

• Paralelo, posee brazos con articulaciones prismáticas o rotacionales concurrentes.

Los principales parámetros que caracterizan a los robots industriales son:

• Número de grados de libertad. Es el número total de grados de libertad de un robot, dado por la suma de g.d.l. de las articulaciones que lo componen. Aunque la mayoría de las aplicaciones industriales requieren 6 g.d.l., como las de soldadura, mecanizado y almacenamiento, otras más complejas requieren un número mayor, tal es el caso de las labores de montaje.

• Espacio de accesibilidad o espacio (volumen) de trabajo. Es el conjunto de puntos del espacio accesibles al punto terminal, que depende de la configuración geométrica del manipulador. Un punto del espacio se dice totalmente accesible si el PT puede situarse en él en todas las orientaciones que permita la constitución del manipulador y se dice parcialmente accesible si es accesible por el PT pero no en todas las orientaciones posibles. En la figura inferior se aprecia el volumen de trabajo de robots de distintas configuraciones.

• Capacidad de posicionamiento del punto terminal. Se concreta en tres magnitudes fundamentales: resolución espacial, precisión y repetibilidad, que miden el grado de exactitud en la realización de los movimientos de un manipulador al realizar una tarea programada.

• Capacidad de carga. Es el peso que puede transportar el elemento terminal del manipulador. Es una de las características que más se tienen en cuenta en la selección de un robot dependiendo de la tarea a la que se destine.

• Velocidad. Es la máxima velocidad que alcanzan el PT y las articulaciones.

Configuración geométrica	Estructura cinemática	Espacio de trabajo	Ejemplo
cartesianos                   tipo cantilever                       tipo pórtico
cilíndrico
polar
esférico
SCARA
paralelo

Configuraciones geométricas, estructura cinemática, espacio de accesibilidad y ejemplos
de robots industriales
